KP70311X
可编程的过压、过流保护芯片 |
|
KP70311X(X) 是一款内部集成开关管的过压保护芯片，当芯片检测到输入端 IN 上的电压大于过压阈值或者负载电流大于过流阈值时，将快速关闭内部开关管，保护输出端 OUT 上的负载。 KP70311X(X) 的过压、过流阈值可调，可调范围分别为 4 ~ 14V 和 0.5 ~ 3.5A，过压阈值通过在 OVLO 端接入外部分压电阻设置，过流阈值通过在 ILIM 引脚对地接入电阻进行设置。当 OVLO 接地时，芯片采用内部默认过压阈值。ILIM 引脚接地默认不启用过流保护功能。另外，KP70311X(X) 还支持短路保护功能。 |
主要特点 | |
输入耐压 32V 最大输入电流 3.5A 超低导通电阻 60mΩ 超快瞬态响应 50ns 4 ~ 14V 可编程的过压阈值 | 默认过压保护阈值 6V、6.85V、10.5V、14V 0.5 ~ 3.5A 可编程过流阈值 芯片过温关断 封装类型：DFN2×2-8、SOT23-6、SOT23-3 |
典型应用 |
电子烟 移动电源 锂电池充电 可穿戴设备 各种手持电子设备 |

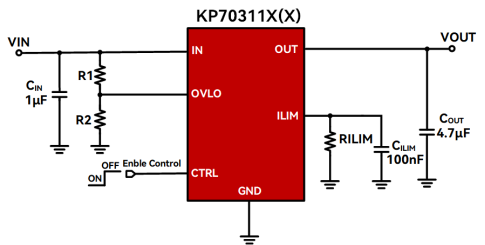

典型应用电路 | 管脚封装 | |||
| ||||
|
|
|
| |
技术文档 | ||
| ||
类型 | 标题 | 详情 |
| ||
数据手册 | 可编程的过压、过流保护芯片 | 获取完整版 |
| ||
应用指南 | — | 获取完整版 |
产品选型 | |||||||||
| |||||||||
产品型号 | 输入耐压(V) | 导通电阻(mΩ) | OVP 响应时间(ns) | OCP 响应时间(μs) | OVP 阈值(V) | OCP 阈值(A) | 短路保护阈值(A) | 带载能力(A) | 封装 |
| |||||||||
KP70311XT | 32 | 60 | 50 | 2.5 | 6/6.85/10.5/14 | N | 5 | 3.5~4 | SOT23-3 |
| |||||||||
KP70311XS | 32 | 60 | 50 | 2.5 | 6/6.85/10.5/14 | 0.5~3.5 外部可调 | 5 | 3.5~4 | SOT23-6 |
| |||||||||
KP70311X | 32 | 60 | 50 | 2.5 | 4~14 外部可调 | 0.5~3.5 外部可调 | 5 | 3.5~4 | DFN2×2-8 |
